V85/VV85

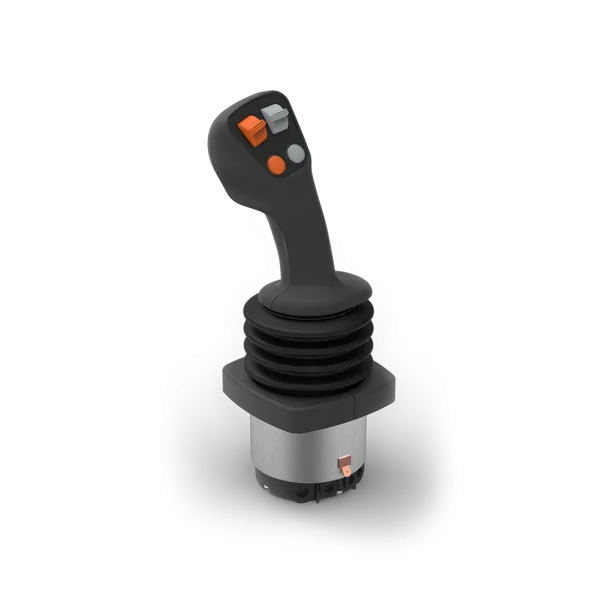

Der V85 / VV85 ist ein speziell für den Elektrohydraulikbereich entwickelter, extrem robuster Joystick, der auch unter anspruchsvollsten Einsatzbedingungen zuverlässig arbeitet. Sein widerstandsfähiger Aufbau sorgt für maximale Stabilität und Langlebigkeit, während modernste, kontaktlose Hall-Technologie eine hohe Präzision, lange Lebensdauer und zuverlässigen Betrieb gewährleistet.



Dank seiner vielseitigen elektronischen Schnittstellen und der zahlreichen Kombinationsmöglichkeiten mit unserem breiten Sortiment an Ballengriffen lässt sich der V85 / VV85 flexibel an unterschiedliche Anwendungen und Maschinenkonfigurationen anpassen. Das Gerät erfüllt die neuesten Sicherheits-Standards. Durch das hohe Perforemance Level wird die Schnittstelle Mensch-Maschine noch sicherer.

Technische Daten




Mechanische Lebensdauer V85 10 Millionen Schaltspiele
Mechanische Lebensdauer VV85 20 Millionen Schaltspiele
Versorgungsspannung siehe Schnittstellen
Betriebstemperatur -40°C bis +85°C
Schutzart bis zu IP67
Funktionale Sicherheit PLd fähig (EN ISO 13849, entspricht SIL2
nach DIN EN IEC 61508)
Gessmann Joystick Zeichnung V85

CAN BUS




  • CAN SAE J1939
  • CAN Safety J1939-76
  • CAN CiA DS 301
  • CANopen Safety CiA 304
  • zusätzlich bis zu 32 externe digitale Eingänge und 32 LED-Ausgänge
  • Ansteuerung intelligenter RGB-LEDs möglich
  • SIL 2 / PL d fähig

Spannungsausgang




  • 0,5…2,5…4,5 V Us= 5 V / 9-32 V
  • 0…5…10 V
  • 10…0…10 V
  • 10…0…-10 V
  • 0,25 Us…0,5 Us…0,75 Us
  • SIL 2 / PL d fähig

Stromausgang




  • 0…10…20 mA
  • 4…12…20 mA
  • 20…0…20 mA
  • 20…4…20 mA
  • 20…0…-20 mA
  • SIL 2 / PL d fähig

PWM Ausgang




  • geeignet für bis zu 4 doppeltwirkende Proportionalventile
  • Ventilsteuerstrom max. 3 A
  • Eingänge für Schleichgang
  • 5 konfigurierbare Schaltausgänge 2 A

Profibus DP




  • Versorgungsspannung 18-30 V
  • zusätzlich bis zu 16 externe Digitaleingänge und 16 LED-Ausgänge
  • Baudrate bis 12 Mbit/s
  • Hauptachse mit zusätzlichen Richtungs- / Nullstellungssignalen konfigurierbar

Digitale Ausgänge




  • 8 Bit Gray-Code
  • 8 Bit Binärcode
  • Versorgungsspannung 9-36 V

Profinet / Profinet Safe




  • Versorgungsspannung 18-30 V
  • zusätzlich bis zu 16 externe Digitaleingänge und 16 LED-Ausgänge
  • Baudrate bis 100 Mbit/s
  • Hauptachse mit zusätzlichen Richtungs- / Nullstellungssignalen konfigurierbar

Funktionen




  • Rückzugfeder
  • Reibungsbremse
  • Rastung max. 5-stufig
  • verschiedene Auslenkwinkel +/-10°, +/-15°, +/-20°, +/-25°, +/-30° *
    *nicht bei allen Varianten möglich
  • Endlagenrastung
