Anwendung
Der Richtungsschalter ist Bestandteil einer kundenspezifischen Fahrschaltereinheit mit der Spezifikationsnummer 618585. Er wird eingesetzt, um die Zug- und Bremskraft eines Schienenfahrzeugs präzise zu steuern. Ein flexibles Verbindungselement dient als mechanische Verriegelung zwischen dem Fahr-/Bremsschalter und dem Richtungsschalter innerhalb der Einheit, um eine sichere Bedienung zu gewährleisten.
Allgemeine Beschreibung
Richtungsschalter

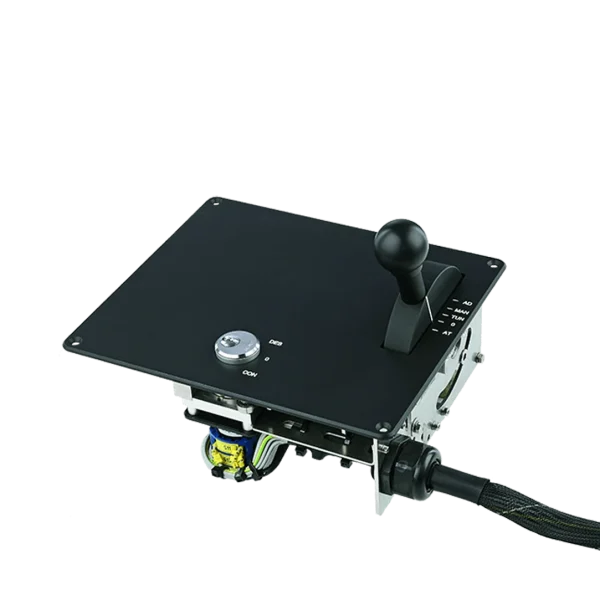

Der separate Richtungsschalter ist an der linken Seite der Fahr-/Bremsschaltereinheit montiert. Er verfügt über einen Schalthebel zur Änderung der Fahrtrichtung bzw. des Fahrmodus. Zusätzlich ist ein Schlüsselschalter integriert, über den die gesamte Schalteinheit gestartet oder freigegeben wird. Alle binären Signale der Schalter sind über einen Stecker am Ende einer Kabelpeitsche verdrahtet.
Verriegelungsmechanismus
In der Schalteinheit ist zwischen dem Griff des Richtungsschalters, dem Schlüsselschalter und dem Fahr-/Bremsschalter ein mechanisches Verriegelungssystem integriert. Ziel dieses Mechanismus ist es, Fehlbedienungen zu verhindern. Der Verriegelungszustand einer Komponente hängt jeweils von der Stellung der anderen Komponenten ab.
Zur Sicherstellung der mechanischen Verriegelung zwischen dem getrennten Fahr-/Bremsschalter und dem Richtungsschalter wird ein flexibles Verbindungselement, der sogenannte Flexbalg, eingesetzt.
