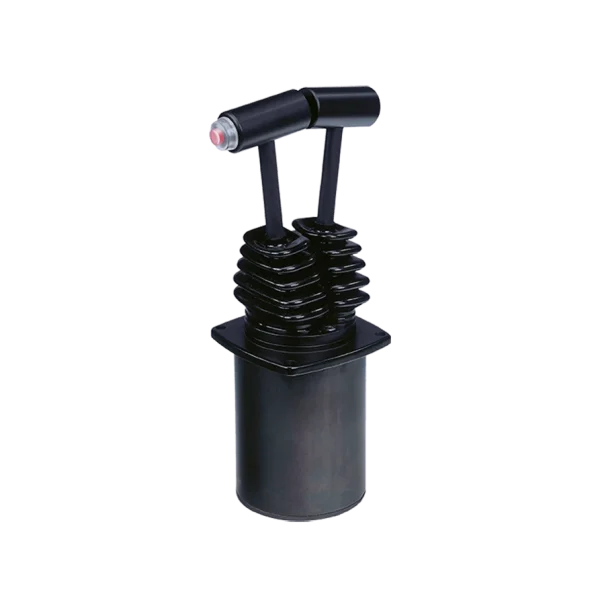

Gessmann_Doppelhebelantrieb D85
Gessmann_Doppelhebelantrieb D85

D85

Der Doppelhebelantrieb D85 ist ein robustes Schaltgerät, das speziell für den Einsatz im Hebezug- und Elektrohydraulikbereich entwickelt wurde.



Dank modernster kontaktloser Hall-Technologie überzeugt das Gerät durch eine lange Lebensdauer und hohe Zuverlässigkeit. Sein modularer Aufbau ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen und macht den D85 universell einsetzbar – leistungsstark, langlebig und vielseitig. Das Gerät erfüllt die neuesten Sicherheitsstandards. Durch sein hohes Performance Level wird die Schnittstelle zwischen Mensch und Maschine noch sicherer.

Technische Daten




Mechanische Lebensdauer D8 8 Millionen Schaltspiele
Betriebstemperatur -40°C bis +85°C
Schutzart bis zu IP54 frontseitig
Gessmann_Industrie_Joystick_D85

Spannungsausgang




  • 0,5…2,5…4,5 V Us= 5 V / 9-32 V
  • 0…5…10 V
  • 10…0…10 V
  • 10…0…-10 V
  • 0,25 Us…0,5 Us…0,75 Us
  • SIL 2 / PL d fähig

Stromausgang




  • 0…10…20 mA
  • 4…12…20 mA
  • 20…0…20 mA
  • 20…4…20 mA
  • 20…0…-20 mA
  • SIL 2 / PL d fähig

Profibus DP




  • Versorgungsspannung 18-30 V
  • zusätzlich bis zu 16 externe Digitaleingänge und 16 LED-Ausgänge
  • Baudrate bis 12 Mbit/s
  • Hauptachse mit zusätzlichen Richtungs- / Nullstellungssignalen konfigurierbar

Digitale Ausgänge




  • 8 Bit Gray-Code
  • 8 Bit Binärcode
  • Versorgungsspannung 9-36 V

Profinet / Profinet Safe




  • Versorgungsspannung 18-30 V
  • zusätzlich bis zu 16 externe Digitaleingänge und 16 LED-Ausgänge
  • Baudrate bis 100 Mbit/s
  • Hauptachse mit zusätzlichen Richtungs- / Nullstellungssignalen konfigurierbar

Funktionen




  • Rückzugfeder
  • Reibungsbremse
  • Rastung max. 5-stufig
  • verschiedene Ablenkwinkel
    • +/-10°
    • +/-15°
    • +/-20°
    • +/-25°
    • +/-30° *
    • *nicht bei allen Varianten möglich
  • Endlagenrastung

PWM Ausgang




  • geeignet für bis zu 4 doppeltwirkende Proportionalventile
  • Ventilsteuerstrom max. 3 A
  • Eingänge für Schleichgang
  • 5 konfigurierbare Schaltausgänge 2 A

CAN Bus




  • CAN SAE J1939
  • CAN Safety J1939-76
  • CAN CiA DS 301
  • CANopen Safety CiA 304
  • zusätzlich bis zu 32 externe digitale Eingänge und 32 LED-Ausgänge
  • Ansteuerung intelligenter RGB-LEDs möglich
  • SIL 2 / PL d fäh
